Beads on Leads
Descrizione

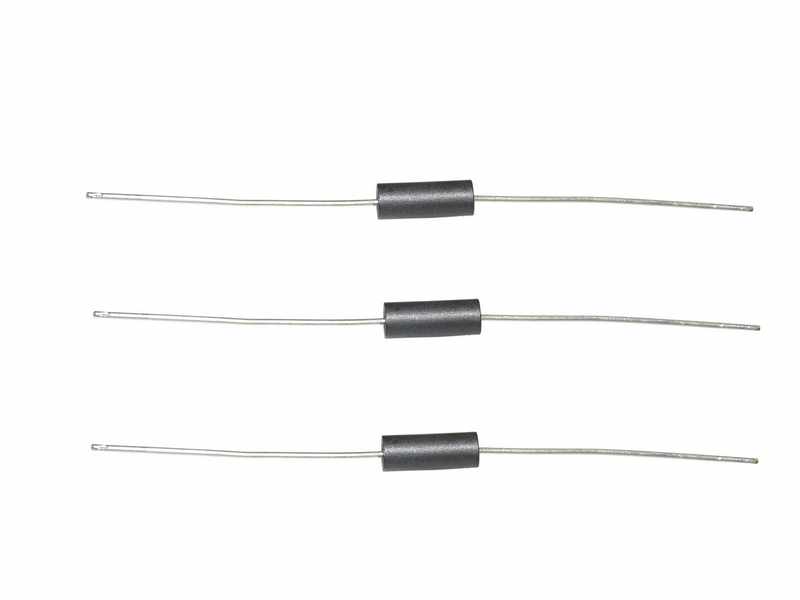

Le microsfere di soppressione della ferrite vengono fornite assemblate su filo di rame stagnato per l'assemblaggio automatizzato del circuito stampato.
• Le parti con un "2" come ultima cifra del numero di parte vengono fornite nastrate e avvolte secondo gli standard IEC 60286-1 e EIA RS-296-F. Le parti nastrate e in bobina sono fornite 4500 pezzi su una bobina da 14 ". Dettagli nastratura: Passo componenti 5 mm. Spaziatura interna 52,5 mm. Larghezza nastro 6 mm.
• Beads-on-lead possono essere forniti in confezione sfusa. L'ultima cifra delle parti imballate alla rinfusa è un "1".
• I fili sono in rame ad alta conduttività senza ossigeno con stagnatura opaca al 100% su un fondo di nichel. La resistenza del filo è di 3,5 mOhm per il 22 AWG e di 2,2 mOhm per il filo 20 AWG.
• I cordoni sugli elettrocateteri sono controllati solo per le impedenze. I valori minimi di impedenza sono specificati per le frequenze contrassegnate da +. L'impedenza minima è tipicamente l'impedenza elencata inferiore al 20%. Le impedenze delle 73 e 43 sfere sugli elettrocateteri vengono misurate sull'analizzatore di impedenza vettoriale 4193A. L'impedenza dei 61 cordoni sugli elettrocateteri viene eseguita sull'analizzatore di impedenza RF 4291A.
Brand
Fair-Rite Products Corp
Le microsfere di soppressione della ferrite vengono fornite assemblate su filo di rame stagnato per l'assemblaggio automatizzato del circuito stampato.
• Le parti con un "2" come ultima cifra del numero di parte vengono fornite nastrate e avvolte secondo gli standard IEC 60286-1 e EIA RS-296-F. Le parti nastrate e in bobina sono fornite 4500 pezzi su una bobina da 14 ". Dettagli nastratura: Passo componenti 5 mm. Spaziatura interna 52,5 mm. Larghezza nastro 6 mm.
• Beads-on-lead possono essere forniti in confezione sfusa. L'ultima cifra delle parti imballate alla rinfusa è un "1".
• I fili sono in rame ad alta conduttività senza ossigeno con stagnatura opaca al 100% su un fondo di nichel. La resistenza del filo è di 3,5 mOhm per il 22 AWG e di 2,2 mOhm per il filo 20 AWG.
• I cordoni sugli elettrocateteri sono controllati solo per le impedenze. I valori minimi di impedenza sono specificati per le frequenze contrassegnate da +. L'impedenza minima è tipicamente l'impedenza elencata inferiore al 20%. Le impedenze delle 73 e 43 sfere sugli elettrocateteri vengono misurate sull'analizzatore di impedenza vettoriale 4193A. L'impedenza dei 61 cordoni sugli elettrocateteri viene eseguita sull'analizzatore di impedenza RF 4291A.
