SM Beads (Differential mode)
Descrizione

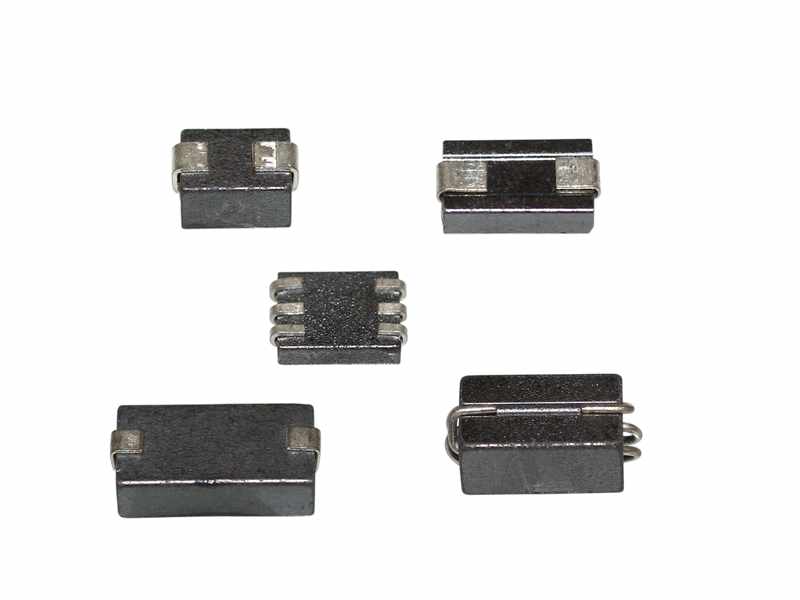

Le perle a montaggio superficiale sono disponibili da Fair-Rite in diversi materiali e dimensioni. La loro costruzione robusta abbassa la resistenza CC e aumenta la capacità di trasporto di corrente rispetto alle sfere placcate.
• Le microsfere SM su nastro da 12 mm di larghezza vengono fornite nastrate e avvolte secondo gli standard EIA 481-1 e IEC 60286-3. Le microsfere SM su larghezze di nastro da 16 e 24 mm vengono fornite nastrate e avvolte secondo gli standard EIA 481-2 e IEC 60286-3. Le parti nastrate e avvolte sono fornite su una bobina da 13 ".
• Le SM Beads possono anche essere fornite non nastrate e arrotolate e quindi vengono imballate in massa. Questo metodo di imballaggio cambierà l'ultima cifra del numero di parte in un "6".
• I fili sono in rame ad alta conduttività senza ossigeno con stagnatura opaca al 100% su un fondo di nichel.
• Le microsfere SM soddisfano le specifiche di saldabilità quando testate secondo MIL-STD-202, metodo 208. Dopo aver immerso il sito di montaggio del cordone, la superficie della saldatura deve essere ricoperta almeno al 95% con un rivestimento di saldatura liscia. I bordi della striscia di rame non sono specificati come superfici saldabili.
• Dopo aver preriscaldato i cordoni entro 100 oC dalla temperatura di saldatura, le parti soddisfano la resistenza ai requisiti di saldatura di EIA-186-10E, temperatura 260 ± 5 oC e tempo 10 ± 1 secondi.
• I modelli di terreno suggeriti sono conformi all'ultima revisione di IPC-7351.
• Le microsfere SM sono controllate solo per i limiti di impedenza. I valori minimi di impedenza sono specificati per le frequenze contrassegnate da +. L'impedenza minima è tipicamente il valore elencato meno il 20%. Le microsfere SM nei materiali 73, 43 e 44 vengono misurate per l'impedenza sull'analizzatore di impedenza vettoriale 4193. Le 52 e 61 microsfere SM vengono testate per l'impedenza sull'analizzatore di impedenza RF 4291A.
• La temperatura di conservazione e di funzionamento consigliata è compresa tra -55 oC e 125 oC.
• La massima corrente nominale per queste microsfere SM è di 5 amp, controllare le curve di polarizzazione dei componenti. Le sfere SM 019/021/037 e 044 possono sopportare una corrente continua di 10 ampere con conseguente aumento della temperatura dei componenti <40 oC
