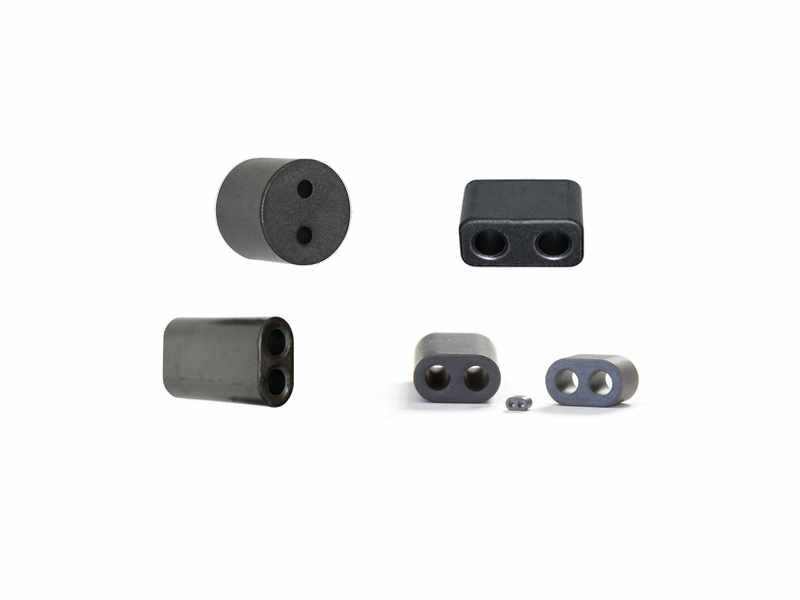

Ferriti Multiforo
Descrizione
I nuclei multi-apertura sono utilizzati nelle applicazioni di soppressione e nei balun (bilanciamento-squilibrio) e altri trasformatori a banda larga. Sono anche impiegati nei modelli di airbag per prevenire l'attivazione accidentale.
• Tutti i nuclei multi-apertura sono forniti bruniti.
• I nuclei multi-apertura nei materiali 73 e 43 sono controllati solo per l'impedenza. Il materiale 61 NiZn è controllato sia per l'impedenza che per il valore AL. Il materiale 67 ad alta frequenza è controllato per il valore AL. I valori minimi di impedenza sono specificati per le frequenze contrassegnate da +. L'impedenza minima è tipicamente l'impedenza elencata inferiore al 20%.
• I nuclei multi-apertura in materiale 73 e 43 vengono misurati per l'impedenza sull'analizzatore di impedenza vettoriale 4193A. I core multi-apertura 61 e 67 sono testati sull'analizzatore di impedenza 4291A. Tutte le misurazioni dell'impedenza vengono eseguite con un singolo giro su entrambi i fori, utilizzando la lunghezza del filo pi๠corta pratica.
• I cordoni multiforo 61 e 67 del materiale sono testati per il valore AL. La frequenza del test è di 10 kHz a <10 gauss. L'avvolgimento di prova è di cinque giri avvolti attraverso entrambi i fori.
Brand
Fair-Rite Products Corp
I nuclei multi-apertura sono utilizzati nelle applicazioni di soppressione e nei balun (bilanciamento-squilibrio) e altri trasformatori a banda larga. Sono anche impiegati nei modelli di airbag per prevenire l'attivazione accidentale.
• Tutti i nuclei multi-apertura sono forniti bruniti.
• I nuclei multi-apertura nei materiali 73 e 43 sono controllati solo per l'impedenza. Il materiale 61 NiZn è controllato sia per l'impedenza che per il valore AL. Il materiale 67 ad alta frequenza è controllato per il valore AL. I valori minimi di impedenza sono specificati per le frequenze contrassegnate da +. L'impedenza minima è tipicamente l'impedenza elencata inferiore al 20%.
• I nuclei multi-apertura in materiale 73 e 43 vengono misurati per l'impedenza sull'analizzatore di impedenza vettoriale 4193A. I core multi-apertura 61 e 67 sono testati sull'analizzatore di impedenza 4291A. Tutte le misurazioni dell'impedenza vengono eseguite con un singolo giro su entrambi i fori, utilizzando la lunghezza del filo pi๠corta pratica.
• I cordoni multiforo 61 e 67 del materiale sono testati per il valore AL. La frequenza del test è di 10 kHz a <10 gauss. L'avvolgimento di prova è di cinque giri avvolti attraverso entrambi i fori.
