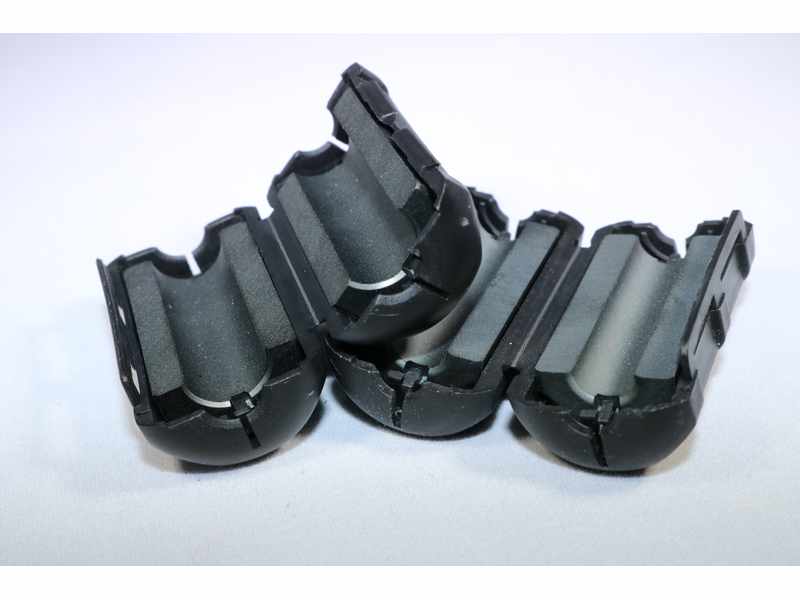

Ferriti Snap-it™ per Cavo Tondo
Descrizione
Gli snap-it per cavi tondi possono facilmente ospitare cavi tondi o fili in fascio con diametri da 2,5 mm (0,100 ") a 25,4 mm (1.000"). Questi gruppi sono disponibili in quattro classi di materiali di ferrite per sopprimere EMI condotte in modo comune o differenziale da 1 MHz nella regione GHz. Le custodie in polipropilene soddisfano le restrizioni RoHS sulle sostanze pericolose e hanno un grado di infiammabilità UL 94 V-0.
• I gruppi a scatto per cavi tondi sono controllati solo per le impedenze. I valori minimi di impedenza sono specificati per le frequenze contrassegnate da +. L'impedenza minima è tipicamente l'impedenza elencata inferiore al 20%.
• I test di impedenza a giro singolo per le parti di materiale 31, 43/44 e 46 vengono eseguiti sull'analizzatore di impedenza vettoriale 4193A. Le 61 parti di materiale vengono testate con l'analizzatore di impedenza RF 4291A e 75 parti di materiale vengono testate con il misuratore LCR 4285A.
I nuclei vengono testati con la lunghezza del filo di prova pi๠corta
• Le curve delle prestazioni per questi componenti di soppressione sono il nostro sito web.
• Molte delle parti snap-it hanno equivalenti con nucleo rotondo. Vedere "Nuclei di soppressione EMI con cavo tondo".
• La dimensione "B" è il diametro interno del nucleo.
• I kit Snap-It per cavi tondi sono disponibili per ciascuno dei quattro materiali di soppressione. 31 Kit Snap-It (0199000030), 43 Kit Snap-It (0199000031), Kit 46 Core e Snap-It (0199000032) e 61 Kit Snap-It (0199000033).
• Spiegazione dei numeri di parte: cifre 1 e 2 = classe di prodotto e 3 e 4 = qualità del materiale.
Brand
Fair-Rite Products Corp
Gli snap-it per cavi tondi possono facilmente ospitare cavi tondi o fili in fascio con diametri da 2,5 mm (0,100 ") a 25,4 mm (1.000"). Questi gruppi sono disponibili in quattro classi di materiali di ferrite per sopprimere EMI condotte in modo comune o differenziale da 1 MHz nella regione GHz. Le custodie in polipropilene soddisfano le restrizioni RoHS sulle sostanze pericolose e hanno un grado di infiammabilità UL 94 V-0.
• I gruppi a scatto per cavi tondi sono controllati solo per le impedenze. I valori minimi di impedenza sono specificati per le frequenze contrassegnate da +. L'impedenza minima è tipicamente l'impedenza elencata inferiore al 20%.
• I test di impedenza a giro singolo per le parti di materiale 31, 43/44 e 46 vengono eseguiti sull'analizzatore di impedenza vettoriale 4193A. Le 61 parti di materiale vengono testate con l'analizzatore di impedenza RF 4291A e 75 parti di materiale vengono testate con il misuratore LCR 4285A.
I nuclei vengono testati con la lunghezza del filo di prova pi๠corta
• Le curve delle prestazioni per questi componenti di soppressione sono il nostro sito web.
• Molte delle parti snap-it hanno equivalenti con nucleo rotondo. Vedere "Nuclei di soppressione EMI con cavo tondo".
• La dimensione "B" è il diametro interno del nucleo.
• I kit Snap-It per cavi tondi sono disponibili per ciascuno dei quattro materiali di soppressione. 31 Kit Snap-It (0199000030), 43 Kit Snap-It (0199000031), Kit 46 Core e Snap-It (0199000032) e 61 Kit Snap-It (0199000033).
• Spiegazione dei numeri di parte: cifre 1 e 2 = classe di prodotto e 3 e 4 = qualità del materiale.
