Toroidi
Descrizione

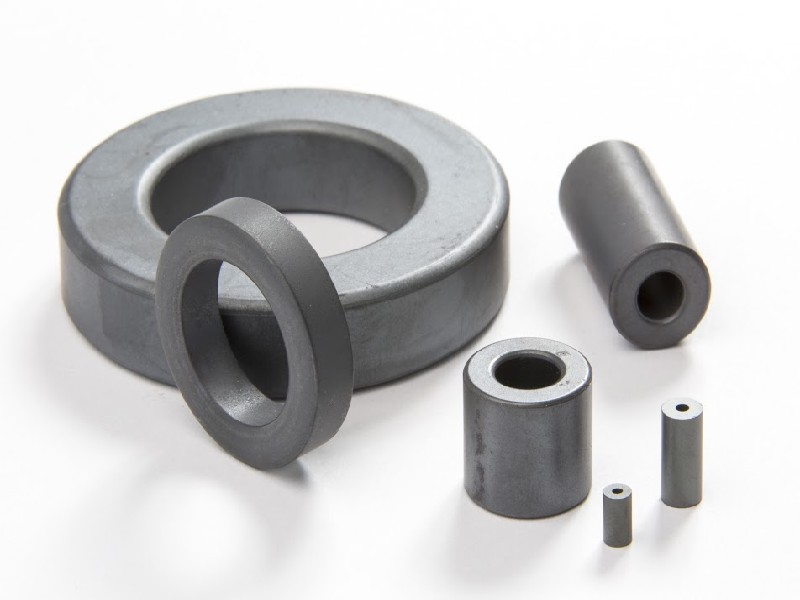

Una configurazione ad anello fornisce il massimo utilizzo delle proprietà intrinseche del materiale ferrite. I nuclei toroidali vengono utilizzati in un'ampia varietà di applicazioni come filtri di ingresso di alimentazione, interruttori per guasto a terra, filtri di modo comune e in impulsi e trasformatori a banda larga.
• I toroidi sono elencati in base alle classi di permeabilità iniziali e alla dimensione crescente del diametro interno.
• Tutti i nuclei toroidali sono forniti bruniti per rompere gli spigoli vivi.
• I toroidi sono testati per i valori AL a 10 kHz.
• I toroidi con un diametro esterno di 9,5 mm (0,375 ") o inferiore possono essere forniti rivestiti in Parylene C. Il rivestimento in Parylene aumentare le dimensioni "A" e "C" e diminuire la dimensione "B" per un massimo di 0,038 mm (0,0015 ").
Il numero di parte del toroide rivestito in parilene è "1". Vedere le tabelle di riferimento per le caratteristiche del materiale di Parylene C. Parylene C il rivestimento è conforme alla direttiva RoHS.
• I toroidi con un diametro esterno di 9,5 mm (0,375 ") o superiore possono essere forniti con un rivestimento uniforme di plastica termoindurita
Rivestimento. Questo rivestimento aumenterà le dimensioni "A" e "C" e diminuirà la dimensione "B" di un massimo di 0,5 mm (0,020 ").
La nona cifra del numero di parte del toroide rivestito in plastica termoindurente è un "2". Il rivestimento in plastica termoindurente è conforme alla direttiva RoHS.
• Le parti rivestite in plastica termofissata possono sopportare una tensione di rottura minima di 1000 Vrms, applicata uniformemente sulla "C" dimensione del toroide.
• La dimensione €œC€ puಠessere modificata per adattarsi ad applicazioni specifiche.
• Per qualsiasi requisito del nucleo toroidale non elencato nel catalogo, contattare il nostro servizio clienti per la disponibilità e prezzi.
Brand
Fair-Rite Products Corp
Una configurazione ad anello fornisce il massimo utilizzo delle proprietà intrinseche del materiale ferrite. I nuclei toroidali vengono utilizzati in un'ampia varietà di applicazioni come filtri di ingresso di alimentazione, interruttori per guasto a terra, filtri di modo comune e in impulsi e trasformatori a banda larga.
• I toroidi sono elencati in base alle classi di permeabilità iniziali e alla dimensione crescente del diametro interno.
• Tutti i nuclei toroidali sono forniti bruniti per rompere gli spigoli vivi.
• I toroidi sono testati per i valori AL a 10 kHz.
• I toroidi con un diametro esterno di 9,5 mm (0,375 ") o inferiore possono essere forniti rivestiti in Parylene C. Il rivestimento in Parylene aumentare le dimensioni "A" e "C" e diminuire la dimensione "B" per un massimo di 0,038 mm (0,0015 ").
Il numero di parte del toroide rivestito in parilene è "1". Vedere le tabelle di riferimento per le caratteristiche del materiale di Parylene C. Parylene C il rivestimento è conforme alla direttiva RoHS.
• I toroidi con un diametro esterno di 9,5 mm (0,375 ") o superiore possono essere forniti con un rivestimento uniforme di plastica termoindurita
Rivestimento. Questo rivestimento aumenterà le dimensioni "A" e "C" e diminuirà la dimensione "B" di un massimo di 0,5 mm (0,020 ").
La nona cifra del numero di parte del toroide rivestito in plastica termoindurente è un "2". Il rivestimento in plastica termoindurente è conforme alla direttiva RoHS.
• Le parti rivestite in plastica termofissata possono sopportare una tensione di rottura minima di 1000 Vrms, applicata uniformemente sulla "C" dimensione del toroide.
• La dimensione €œC€ puಠessere modificata per adattarsi ad applicazioni specifiche.
• Per qualsiasi requisito del nucleo toroidale non elencato nel catalogo, contattare il nostro servizio clienti per la disponibilità e prezzi.
